椭球面镜

说明

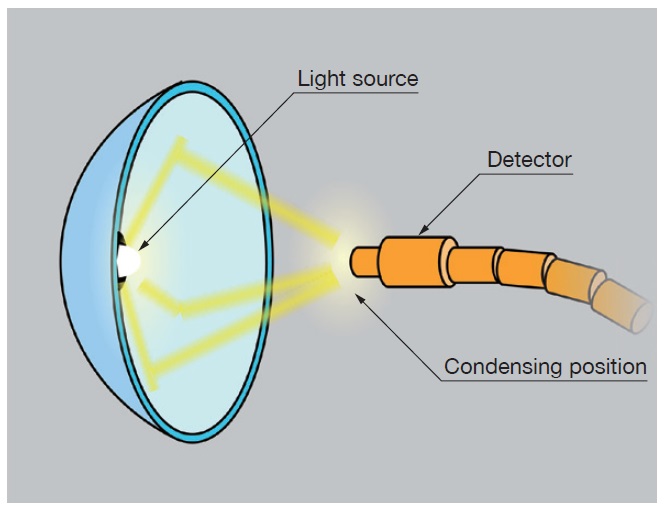

椭球面镜具有两个焦点；经过第一个焦点的光，经镜面反射后，经过第二个焦点。

利用此原理，只要把光源放在第一个焦点，光源将会聚集到第二焦点。是将照明光导入到光纤或照明用导光光纤时的方法之一。

产地：日本

产品介绍

产品描述

●精密非球面加工，聚光性能好。
●反射面镀了带保护膜的铝膜，具有良好的长期稳定性。
●有多款不同外径，焦距的标准产品，方便选配。

通用指标

材质	Tempax®

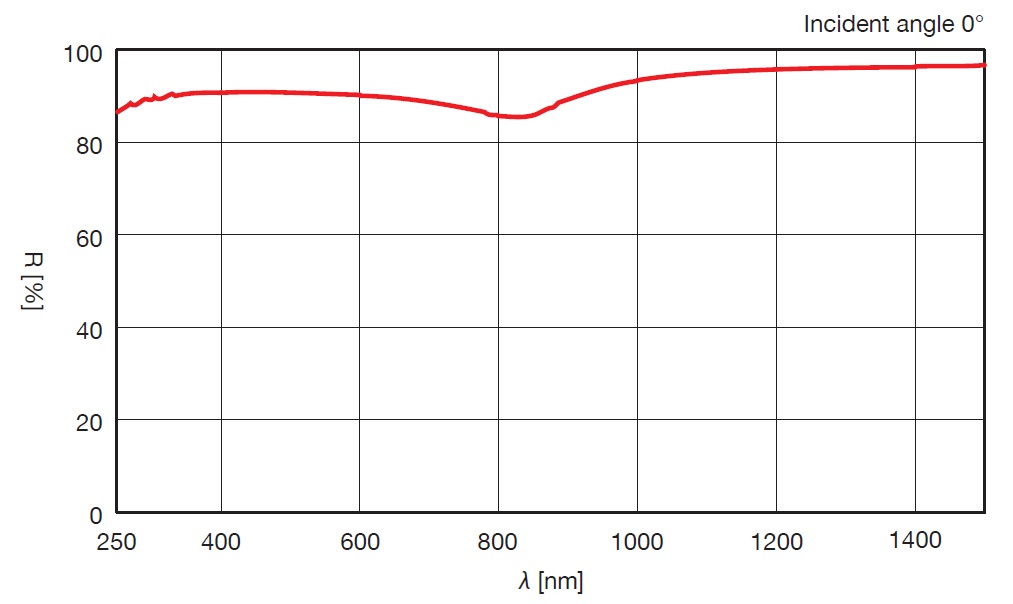

镀膜	Al+SiO2

型号

对比

单价

发货日期

购物车

TCEA-64C-11/78-SH18

会员可见

咨询

加入购物车

椭球面镜 /TCEA-64C-11/78-SH18

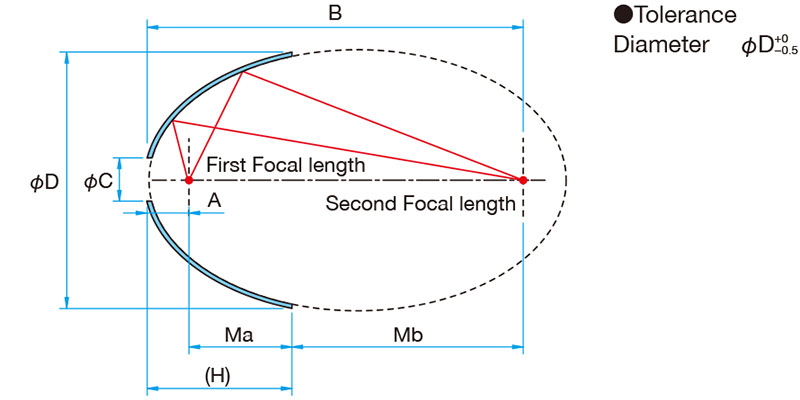

外径 φD(mm)	64	厚度H※(mm)	44
通孔直径 φC(mm)	18	Ma(mm)	31
Mb(mm)	36	第一焦点A(mm)	11
第二焦点B(mm)	78

TCEA-76C-13.5/120-SH18

会员可见

咨询

加入购物车

椭球面镜 /TCEA-76C-13.5/120-SH18

外径 φD(mm)	76	厚度H※(mm)	42
通孔直径 φC(mm)	18	Ma(mm)	25
Mb(mm)	81.5	第一焦点A(mm)	13.5
第二焦点B(mm)	120

TCEA-86C-14/134-SH20

会员可见

咨询

加入购物车

椭球面镜 /TCEA-86C-14/134-SH20

外径 φD(mm)	86	厚度H※(mm)	46
通孔直径 φC(mm)	20	Ma(mm)	32
Mb(mm)	88	第一焦点A(mm)	14
第二焦点B(mm)	134

TCEA-105C-22/145-SH27

会员可见

咨询

加入购物车

椭球面镜 /TCEA-105C-22/145-SH27

外径 φD(mm)	105	厚度H※(mm)	44
通孔直径 φC(mm)	27	Ma(mm)	20
Mb(mm)	103	第一焦点A(mm)	22
第二焦点B(mm)	145

TCEA-113C-17/272-SH27

会员可见

咨询

加入购物车

椭球面镜 /TCEA-113C-17/272-SH27

外径 φD(mm)	113	厚度H※(mm)	54
通孔直径 φC(mm)	27	Ma(mm)	36
Mb(mm)	216	第一焦点A(mm)	17
第二焦点B(mm)	272

TCEA-124C-23/195-SH25

会员可见

咨询

加入购物车

椭球面镜 /TCEA-124C-23/195-SH25

外径 φD(mm)	124	厚度H※(mm)	56.5
通孔直径 φC(mm)	25	Ma(mm)	32.6
Mb(mm)	139.4	第一焦点A(mm)	23
第二焦点B(mm)	195

TCEA-128C-18/288-SH31

会员可见

咨询

加入购物车

椭球面镜 /TCEA-128C-18/288-SH31

外径 φD(mm)	128	厚度H※(mm)	67
通孔直径 φC(mm)	31	Ma(mm)	50
Mb(mm)	220	第一焦点A(mm)	18
第二焦点B(mm)	288

TCEA-148C-28/252-SH30

会员可见

咨询

加入购物车

椭球面镜 /TCEA-148C-28/252-SH30

外径 φD(mm)	148	厚度H※(mm)	63
通孔直径 φC(mm)	30	Ma(mm)	34.6
Mb(mm)	189.4	第一焦点A(mm)	28
第二焦点B(mm)	252
