无框架分光镜镜架

说明

没有反射镜支架的边框，支架正面全部成为反射镜。

由于基板为精密抛光的热膨胀系数小的陶瓷（或是合成石英），能够得到非常高的面型精度和温度稳定性。

备有适用YAG激光各种波长谱区的系列产品。

产地：日本

产品介绍

产品描述

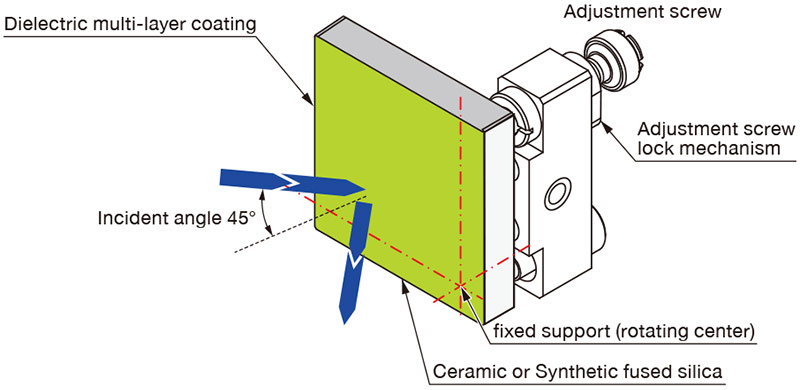

●无框反射镜是在精密抛光的陶瓷上镀膜，与一般反射镜的特性相比没有差异。
●大限度地扩大反射镜的有效面积，并且，具有结构紧凑的反射镜调整机构。
●反射波面不会随温度变化而变形，特别适合于精密的光学系统。
●这个产品保证镀膜后(支架状态)的面型精度。
●具有高激光损伤阈值，强激光也可使用。
●西格玛光机（株）在2011年11月取得这个产品的专利。

通用指标

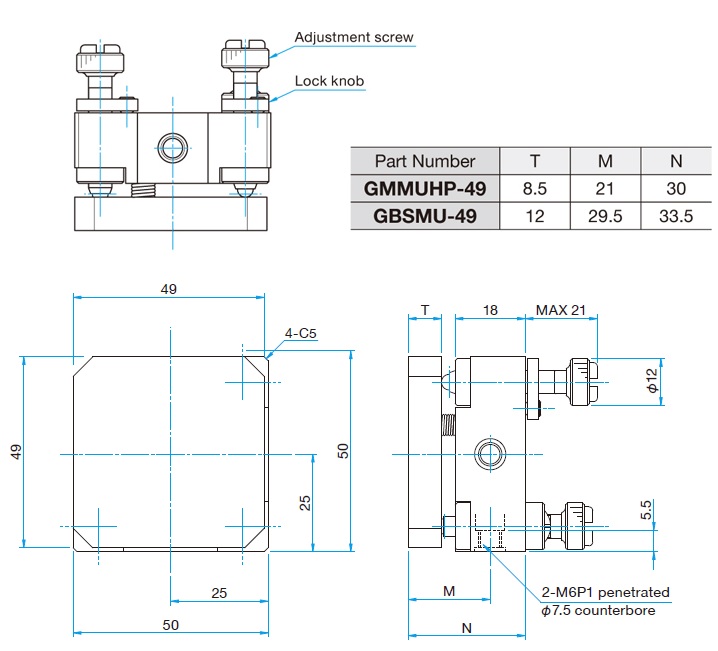

类型	GBSMU-49
可动轴数	2轴
调整范围摆动	±2°
调整范围旋转	±2°
主要材质	铝合金
表面处理	黑色阳极氧化
质量	0.16kg

型号

对比

单价

发货日期

购物车

GBSMU-49-VIS

会员可见

咨询

加入购物车

无框架分光镜镜架 /GBSMU-49-VIS

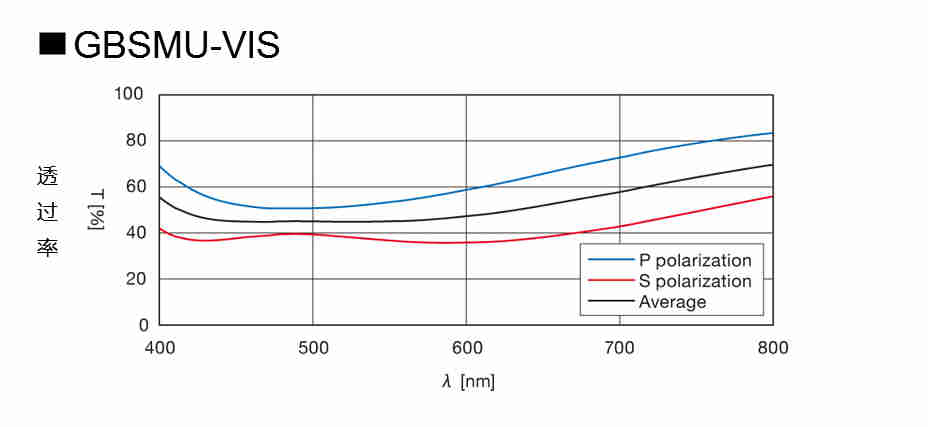

适用波长(nm)	400～700	外形尺寸(mm)	49×49×12
镀膜范围(mm)	48×48	反射率(％)	平均50±5
面型精度保证范围(mm)	φ30	激光损伤阈值(J/cm²)	2.1
入射角度(°)	45±3	摆动分辨率(°/周)	0.26
旋转分辨率(°/周)	0.26	透过通口直径(mm)	φ20
表面质量	20−10	材质	合成石英镜片
镀膜后面型精度	反射波面 λ/10
