在TAMM系列（十字交叉滚柱导轨型铝合金自动平台）以及X轴超小型5相步进电机自动平台（OSCM25-10X）的基础上，加装光栅尺实现闭环控制的X轴自动平台。
根据光栅尺的读数实现位置反馈提高了定位精度，比开环驱动平台的精度更高，定位更可靠。
·光栅尺输出信号的分辨率为10 nm，方便实现高分辨率的定位。
·利用光栅尺实现反馈控制，方便实现可靠的高精度定位。
·台面尺寸分别为25 mm，40 mm和60 mm，非常适用于小型高精度的定位。
注意
·工作环境温度变化要小。（推荐使用温度范围：23±1℃）
·使用环境的振动要小。或者说，请做好防振措施。
·不要用于含油雾等的空气环境。否则容易污染光栅尺导致出错。
·假如工件的尺寸比自动平台的台面还大的话，请来信咨询有关使用技术问题。

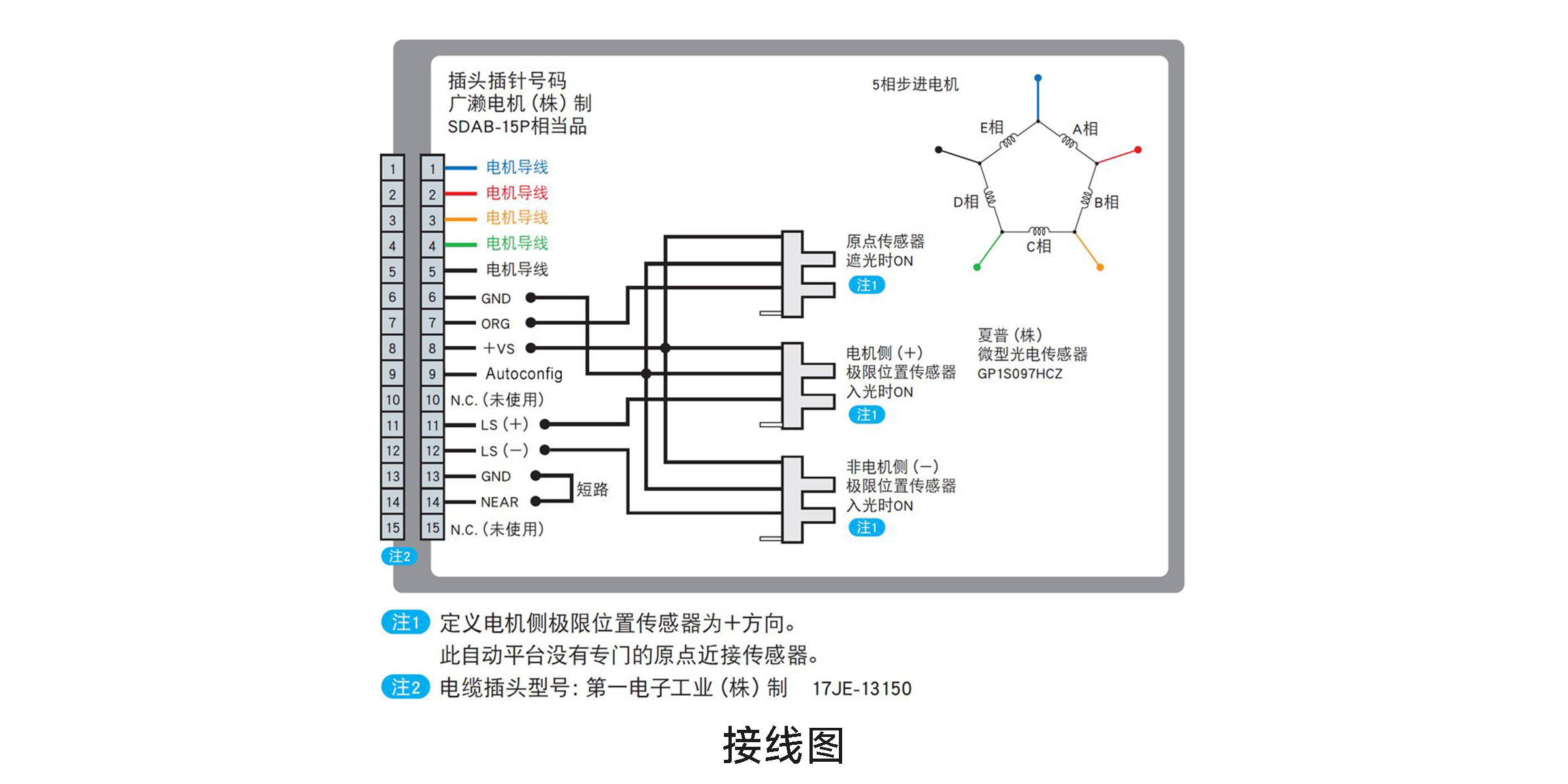

| 传感器型号 | TAMM(GS)：微型光电传感器: GP1S097HCZ ( 夏普㈱ ) | OSCM(GS)：微型光电传感器: GP1S092HCPIF ( 夏普㈱ ) | |
| 极限位置传感器 | 有 ( 常闭 ) | ||
| 原点传感器 | TAMM(GS)：有 ( 常开 ) | OSCM(GS)：无 | |
| 近接原点传感器 | 无 | ||
| 传感器 电源电压 | DC 5～24 V±10％ | ||
| 传感器 消耗电流 | TAMM(GS)：60 mA以下 ( 单个传感器20 mA以下 ) | OSCM(GS)：40 mA以下 ( 单个传感器20 mA以下 ) | |
| 传感器 输出端电气特性 | NPN集电极开路输出 DC 30 V以下 50 mA以下 | ||
| 传感器 信号的含义 | TAMM(GS)：遮光时: 输出晶体管OFF ( 截止 ): 极限位置传感器 遮光时: 输出晶体管ON ( 导通 ): 原点传感器 | OSCM(GS)：遮光时: 输出晶体管OFF ( 截止 ): 极限位置传感器 |
| 电机 类型 | TAMM(GS)：5相步进电机 0.75A/相 ( ORIENTAL MOTOR㈱ ) | OSCM(GS)：5相步进电机 0.35A/相 ( ORIENTAL MOTOR㈱ ) | |
| 电机 型号 | TAMM(GS)：PKP523HPB-C12 ( □28 mm ) | OSCM(GS)：PK513PB-C9（□20mm） | |
| 电机 步距角 | 0.72° |
| 型号 | 台面尺寸(mm) | 行程(mm) | 定位精度(μm) | 重复定位精度(μm) | 光栅尺分辨率(nm) | 承载能力(N) | 对比 | 单价 | 发货日期 | 购物车 | |||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

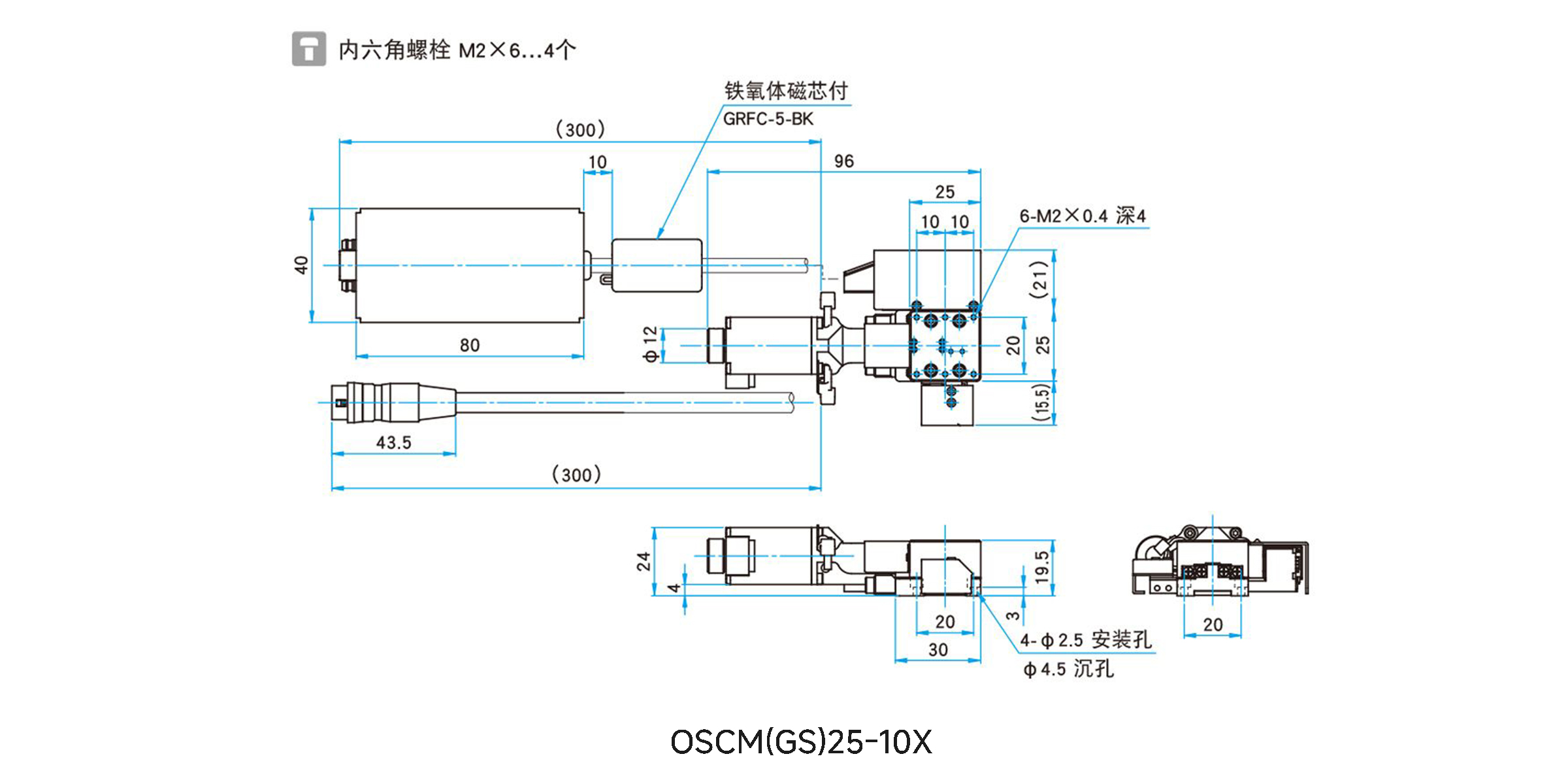

OSCM(GS)25-10X |
25×25 | 10 | 6 | 1 | 10 | 19.6 ( 2.0 kgf ) |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
内置光栅尺X轴自动平台 /OSCM(GS)25-10X
内置光栅尺X轴自动平台
OSCM(GS)25-10X
¥ 19696.44
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

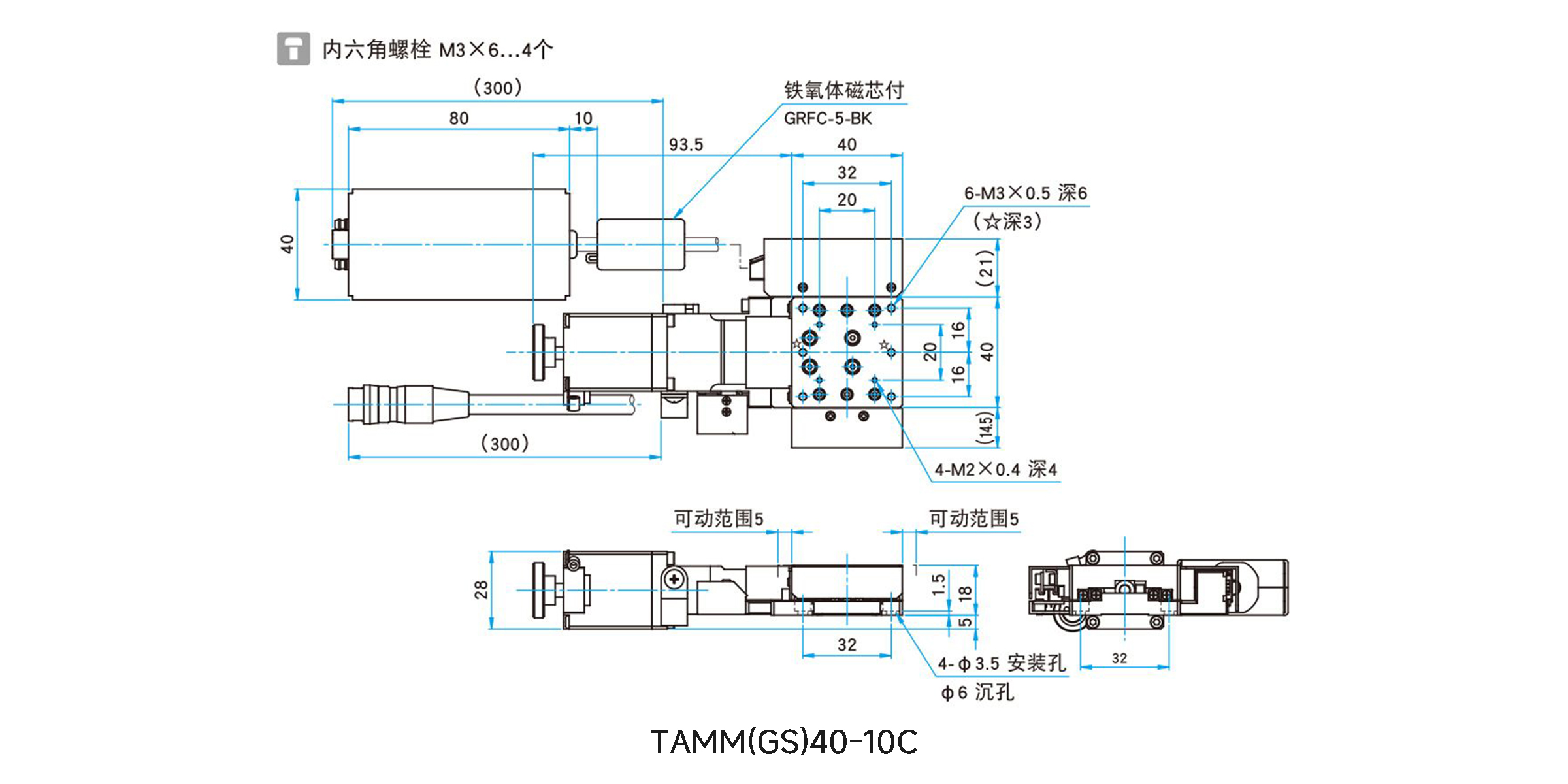

TAMM(GS)40-10C |
40×40 | 10 | 3 | 0.5 | 10 | 29.4 ( 3.0 kgf ) |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
内置光栅尺X轴自动平台 /TAMM(GS)40-10C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

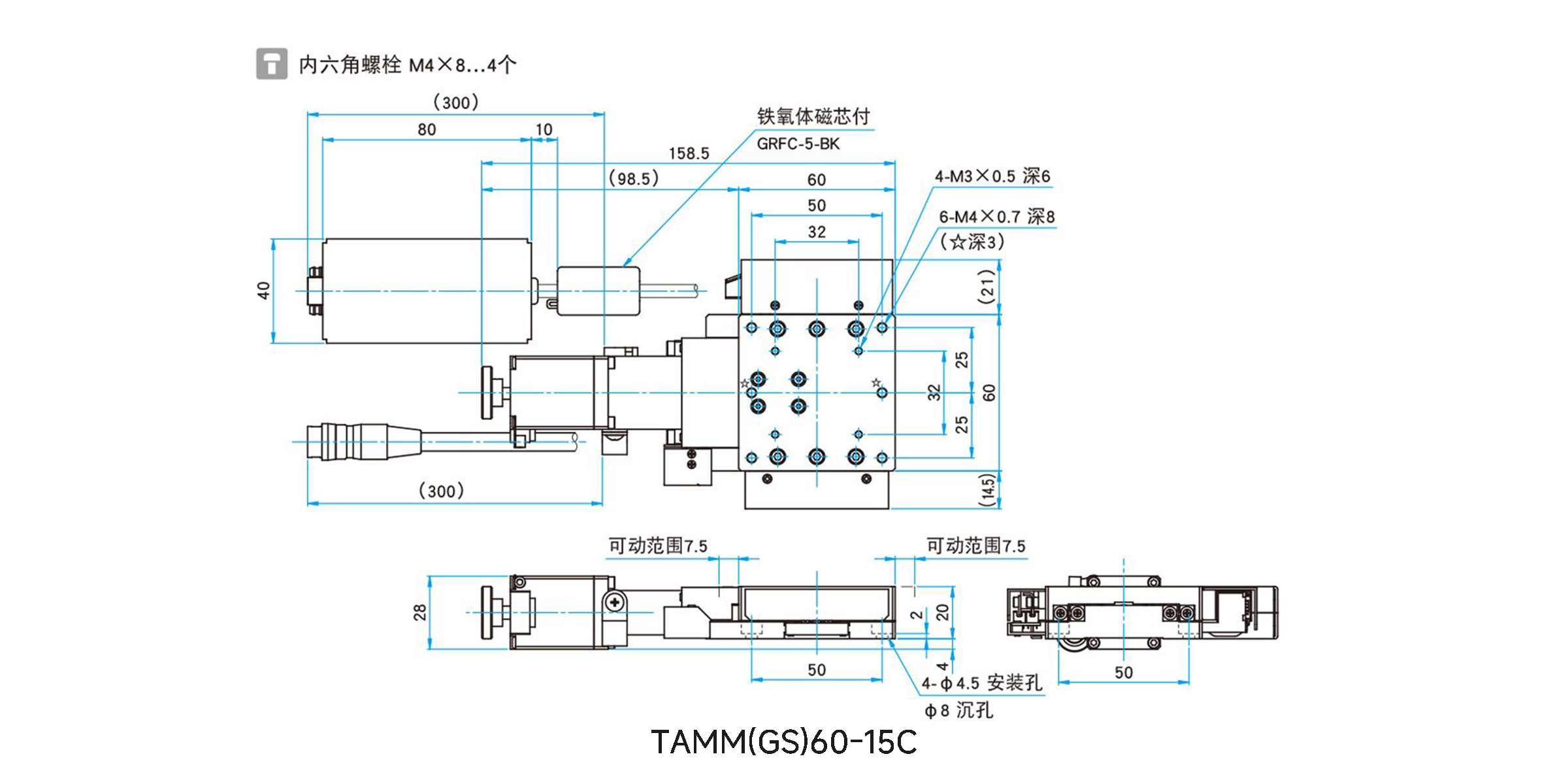

TAMM(GS)60-15C |
60×60 | 15 | 3 | 0.5 | 10 | 49 ( 5.0 kgf ) |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
内置光栅尺X轴自动平台 /TAMM(GS)60-15C
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|

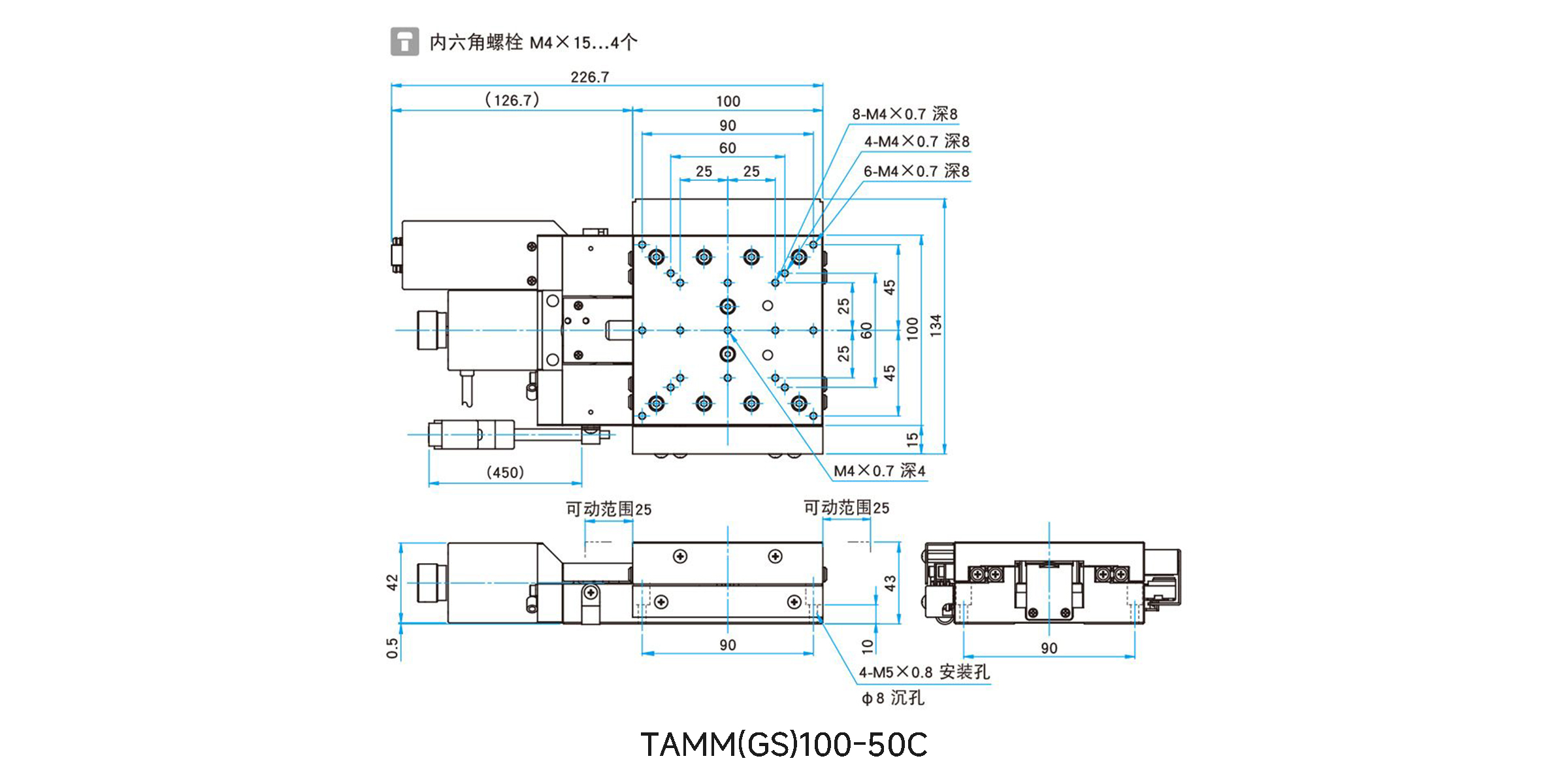

TAMM(GS)100-50C |
100×100 | 50 | 3 | 0.5 | 10 | 98 ( 10.0 kgf ) |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
内置光栅尺X轴自动平台 /TAMM(GS)100-50C
内置光栅尺X轴自动平台
TAMM(GS)100-50C
¥ 23906.28
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
TAMM(GS)100-100C |
100×175 | 100 | 5 | 0.5 | 10 | 98 ( 10.0 kgf ) |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||||||||||||||||||||||
|
内置光栅尺X轴自动平台 /TAMM(GS)100-100C
内置光栅尺X轴自动平台
TAMM(GS)100-100C
¥ 25655.52
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||
