85mm台面内置小型光栅尺电动位移台

说明

需要和平台控制器（SHOT-302GS/304GS·HIT-M·HIT-S）配合使用。
可实现高精度，高可靠性的全闭环控制。

产地：日本

产品介绍

产品描述

●承受力矩载荷和复合载荷的能力强，不容易受扭矩，力矩等的影响，刚性高，精度好。
●虽然内置小型光栅尺，但其外形和同行程的OSMS系列相同，安装尺寸也一致。

光栅尺

电源电压／消耗电流

DC5V±5％ / 50mA

推荐选用的驱动器／控制器型号

驱动器	－
控制器	SHOT-302GS, SHOT-304GS, HIT-M・HIT-S

电机/传感器技术指标

电机　类型	5相步进电机　0.75A/相（多摩川精机（株））
电机　型号	TS3664N4E10 (□24mm)
电机　步距角	0.72°
传感器　电源电压	DC5～24V±10%
传感器　消耗电流	OSMS(CS)20-35 60mA以下(单个传感器20mA以下#OSMS(CS)20-85 80mA以下(单个传感器20mA以下
传感器　输出端电气特性	NPN集电极开路输出　DC30V以下50mA以下
传感器　信号的含义	遮光时输出晶体管OFF(截止)#遮光时输出晶体管ON(导通) 原点传感器、近接原点传感器
极限位置传感器	有（常闭）
原点传感器	有（常开）
近接原点传感器	OSMS(CS)20-35 无/OSMS(CS)20-85 有（常开）

电缆型号

驱动器电缆	D15D15A-CA
光栅尺电缆	GSEF-CA-3

型号

对比

单价

发货日期

购物车

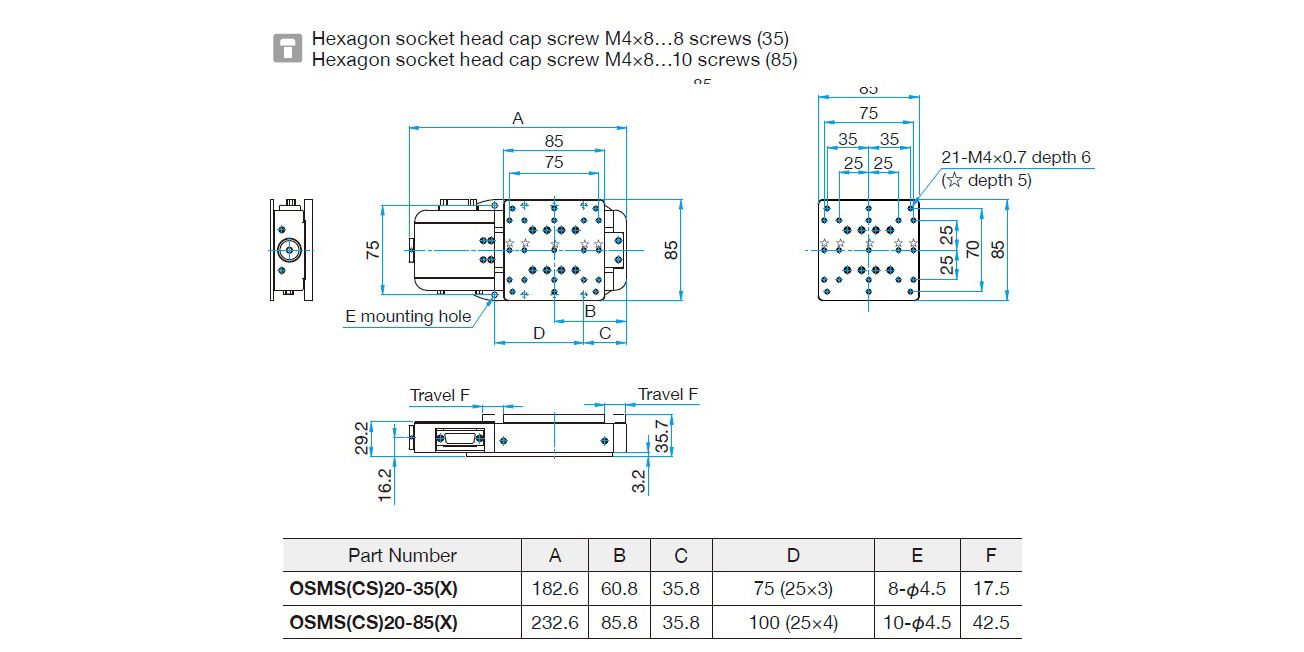

OSMS(CS)20-35(X)

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-35(X)

行程(mm)	35	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.4	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	5	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.25
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5

OSMS(CS)20-35(X)-M6

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-35(X)-M6

行程(mm)	35	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.4	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	5	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.25
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5

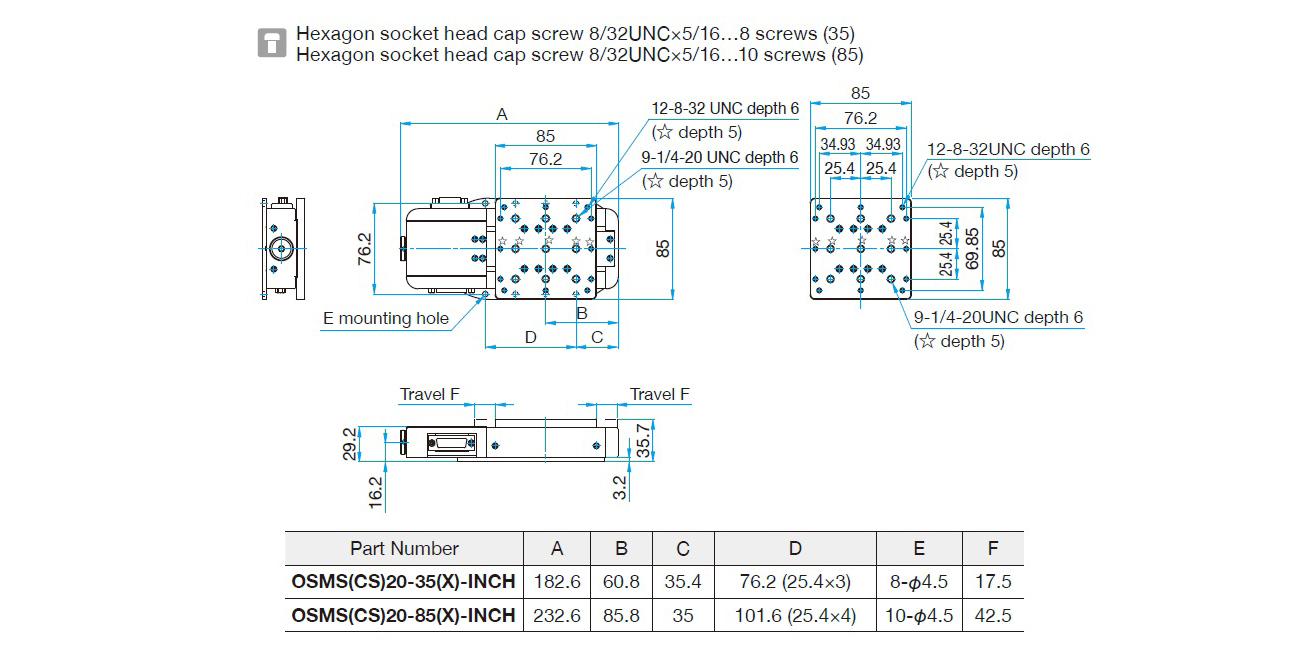

OSMS(CS)20-35(X)-INCH

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-35(X)-INCH

行程(mm)	35	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.4	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	5	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.25
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5

OSMS(CS)20-85(X)

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-85(X)

行程(mm)	85	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.6	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	10	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.35
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5

OSMS(CS)20-85(X)-M6

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-85(X)-M6

行程(mm)	85	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.6	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	10	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.35
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5

OSMS(CS)20-85(X)-INCH

会员可见

咨询

加入购物车

85mm台面内置小型光栅尺电动位移台 /OSMS(CS)20-85(X)-INCH

行程(mm)	85	台面尺寸(mm)	85×85
丝杠(mm)	滚珠丝杠直径φ6、导程1	导轨形式	U型外导轨
主体材料	铝合金	表面处理	黑色氧化
自重(kg)	1.6	分辨率(μm/脉冲)（整步）	2
分辨率(μm/脉冲)（半步）	1	最大速度(mm/sec)	25
定位精度(μm)	10	重复定位精度(μm)	2
承载能力(N)	78.4（8.0kgf）	扭矩刚度/俯仰(″/N･cm)	0.4
扭矩刚度/偏摆(″/N･cm)	0.25	扭矩刚度/转动(″/N･cm)	0.35
空行程(μm)	3	传动副间隙(μm)	3
平行度(μm)	30	运动平行度(μm)	10
俯仰(″)	30	偏摆(″)	20
光栅尺(μm)	0.5
