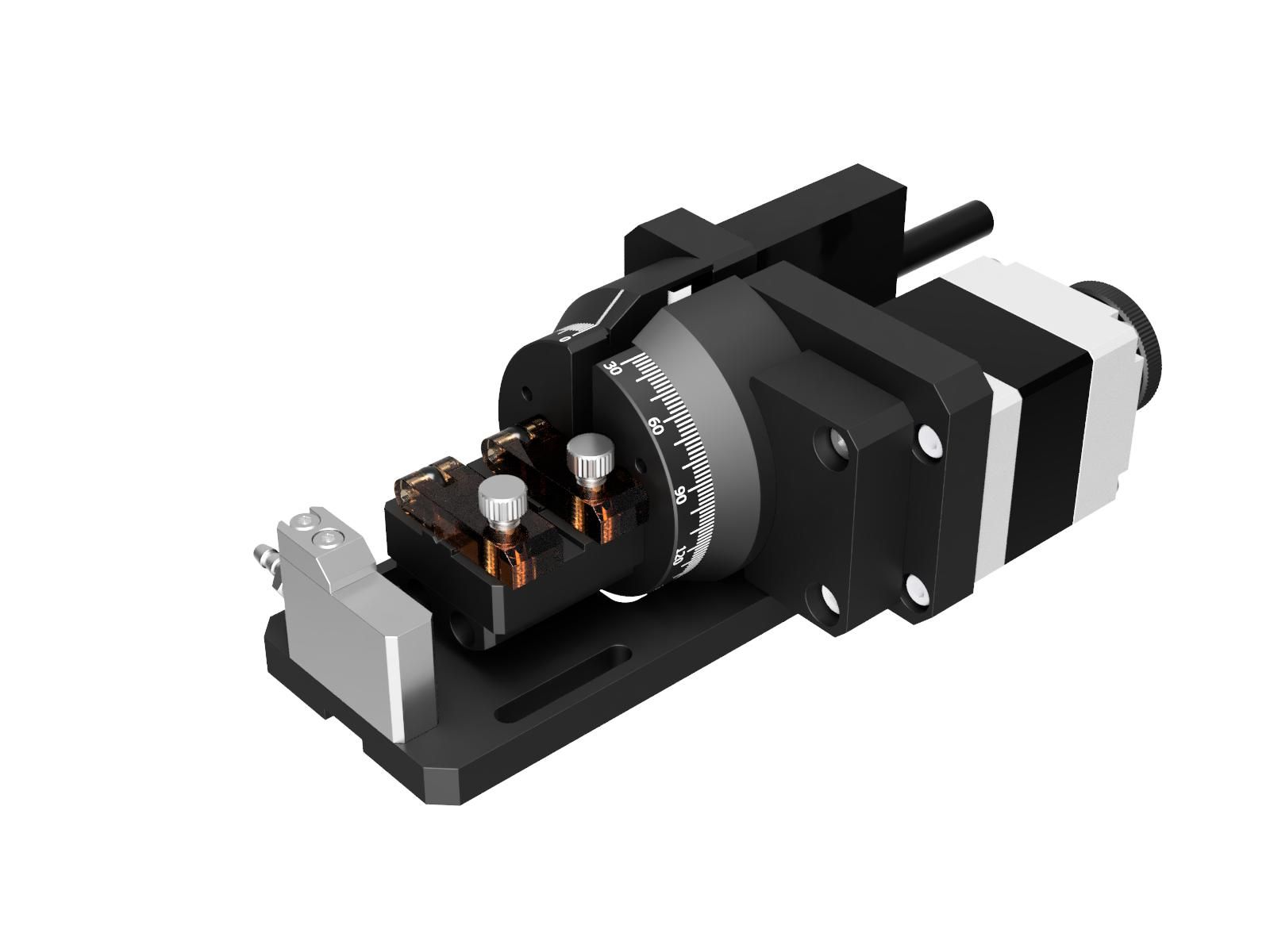

旋转式光纤支架用于旋转保偏光纤以调整其偏振方向。配合固定板FHRA-BP，可安装在耦合对准系统的支架安装部使用。光纤夹持部带磁性可拆卸，便于安装或取出光纤。
树脂制压块内置磁性螺钉，靠光纤支架上的磁铁所产生的磁力轻轻夹紧保偏光纤。
光纤夹持部带磁性可拆卸。
配合自动光纤旋转支架固定板(FHRA-BP)，可将支架安装在DAU-8100A耦合对准系统中使用。
信息
·光纤支架有两个系列，分别为先端带有吸附功能的FHRAW系列和先端无吸附功能的FHRA系列。另外，按照适用光纤涂覆层直径可分为250μm、400μm、900μm等3种。适用包层直径都是125μm。
·FHRAW系列附带有长度为2m的真空吸附用气动管。
·也提供FHRM系列光纤旋转支架。
注意
·请把支架旋转到0度位置以取下光纤夹持部。另外，使用吸附功能时，需要另备真空泵，敬请咨询。

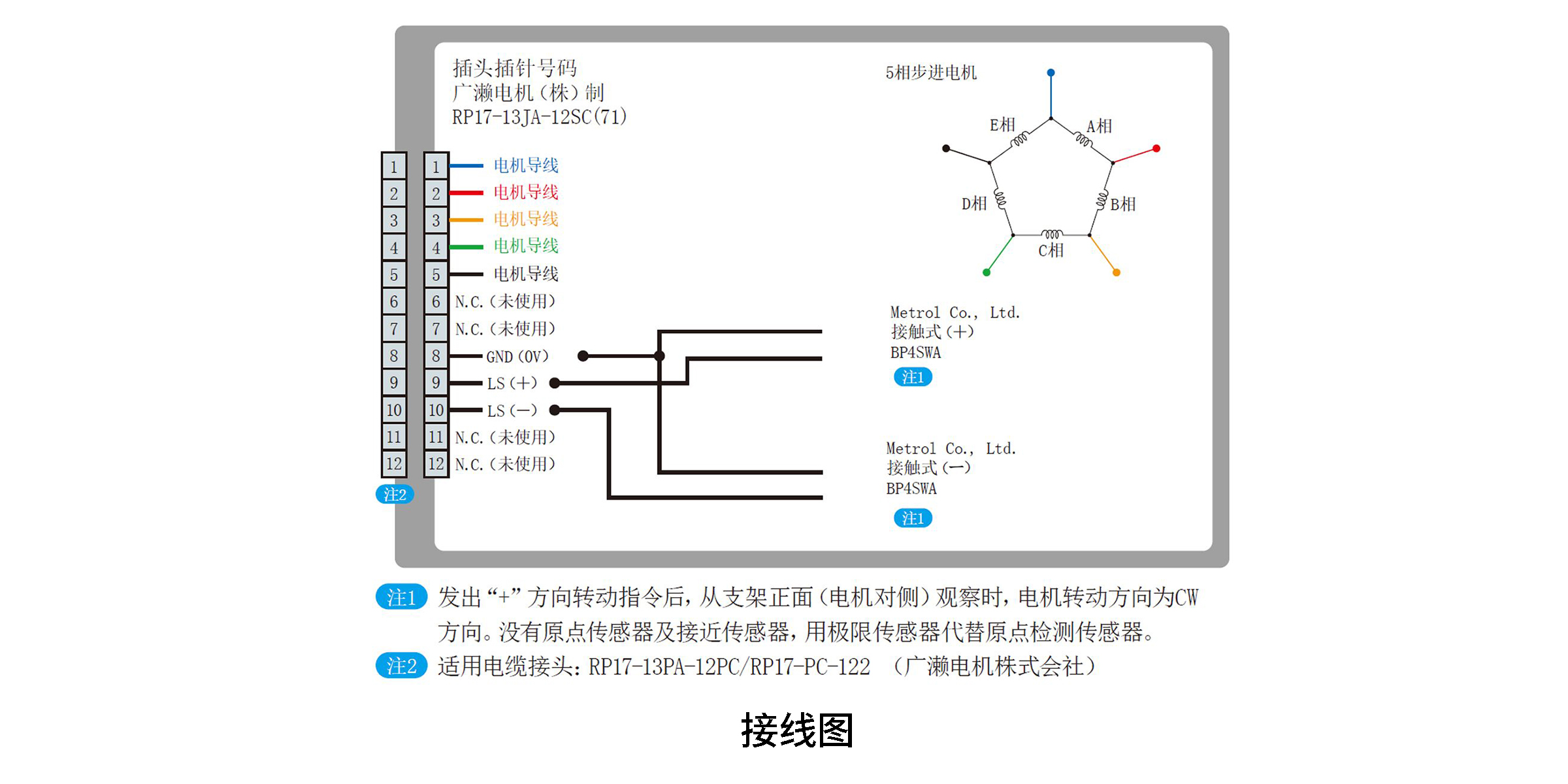

| 极限位置传感器 | 接触式 (常开) | ||
| 原点传感器 | 无 | ||
| 传感器型号 | BP4SWA (Metrol Co., Ltd.) | ||
| 电源电压 | DC5～24V±10％ | ||
| 消耗电流 | 40mA以下(单个传感器20mA以下) | ||
| 输出端电气特性 | 接触式 | ||
| 信号的含义 | NORMAL OPEN |
| 类型 | 5相步进电机0.75A/相 | ||
| 型号 | PK523HPB-C12(ORIENTAL MOTOR(株)) | ||
| 步距角 | 0.72° |
| 型号 | 调整范围(°) | 对应包层直径 φB(μm) | 对应涂覆层直径 φA(μm) | 固定方式 | 对比 | 单价 | 发货日期 | 购物车 | |||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

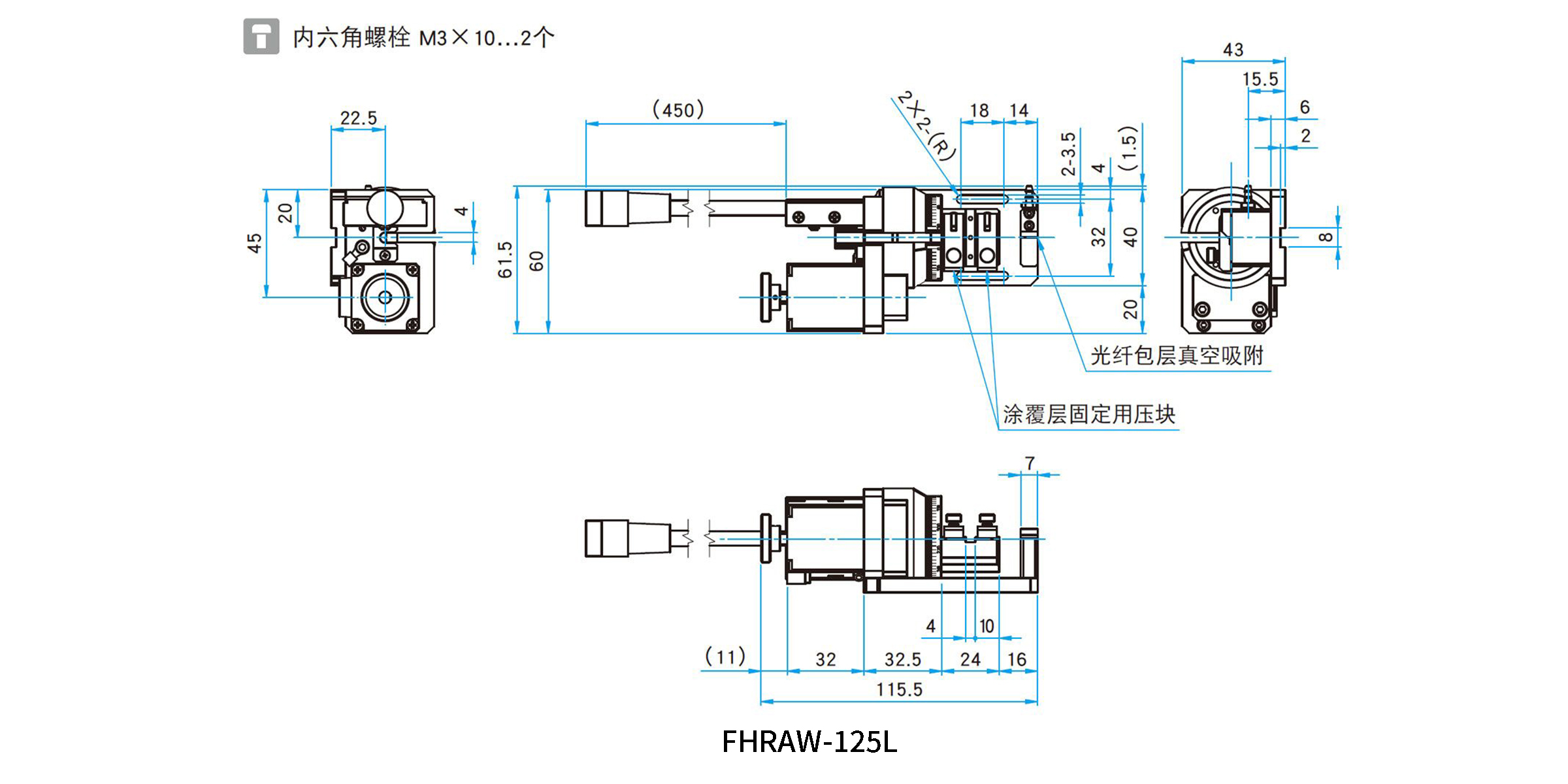

FHRAW-125/250L |
280（有CW/CCW极限传感器） | 250 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/250L
|
|||||||||||||||||||||||||||||||||||
|

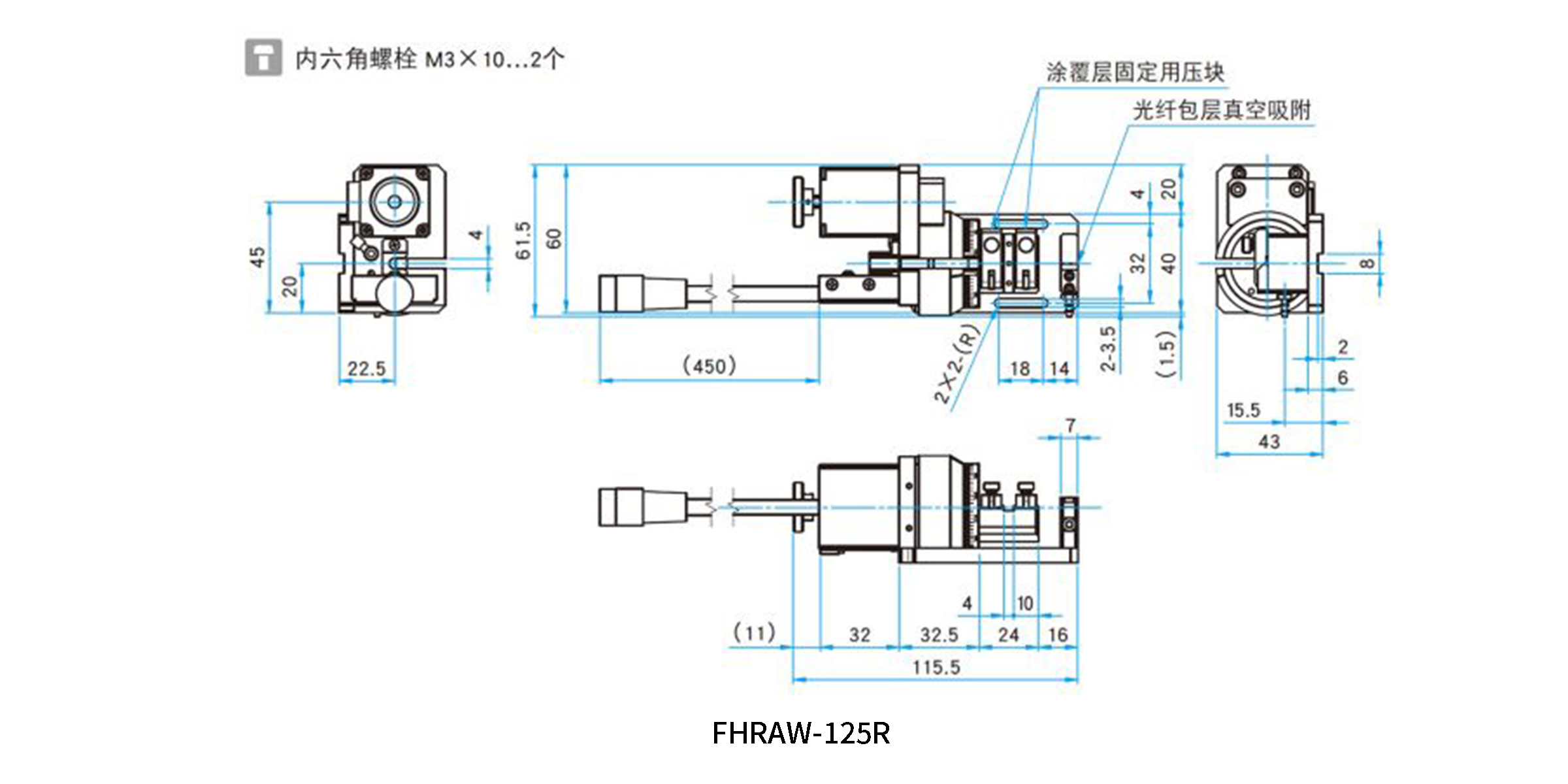

FHRAW-125/250R |
280（有CW/CCW极限传感器） | 250 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/250R
|
|||||||||||||||||||||||||||||||||||
|
FHRAW-125/400L |
280（有CW/CCW极限传感器） | 400 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/400L
|
|||||||||||||||||||||||||||||||||||
|
FHRAW-125/400R |
280（有CW/CCW极限传感器） | 400 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/400R
|
|||||||||||||||||||||||||||||||||||
|
FHRAW-125/900L |
280（有CW/CCW极限传感器） | 900 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/900L
|
|||||||||||||||||||||||||||||||||||
|
FHRAW-125/900R |
280（有CW/CCW极限传感器） | 900 | 125 | 真空吸附+磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRAW-125/900R
|
|||||||||||||||||||||||||||||||||||
|
FHRA-125/250L |
280（有CW/CCW极限传感器） | 250 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/250L
|
|||||||||||||||||||||||||||||||||||
|
FHRA-125/250R |
280（有CW/CCW极限传感器） | 250 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/250R
|
|||||||||||||||||||||||||||||||||||
|
FHRA-125/400L |
280（有CW/CCW极限传感器） | 400 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/400L
|
|||||||||||||||||||||||||||||||||||
|
FHRA-125/400R |
280（有CW/CCW极限传感器） | 400 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/400R
|
|||||||||||||||||||||||||||||||||||
|

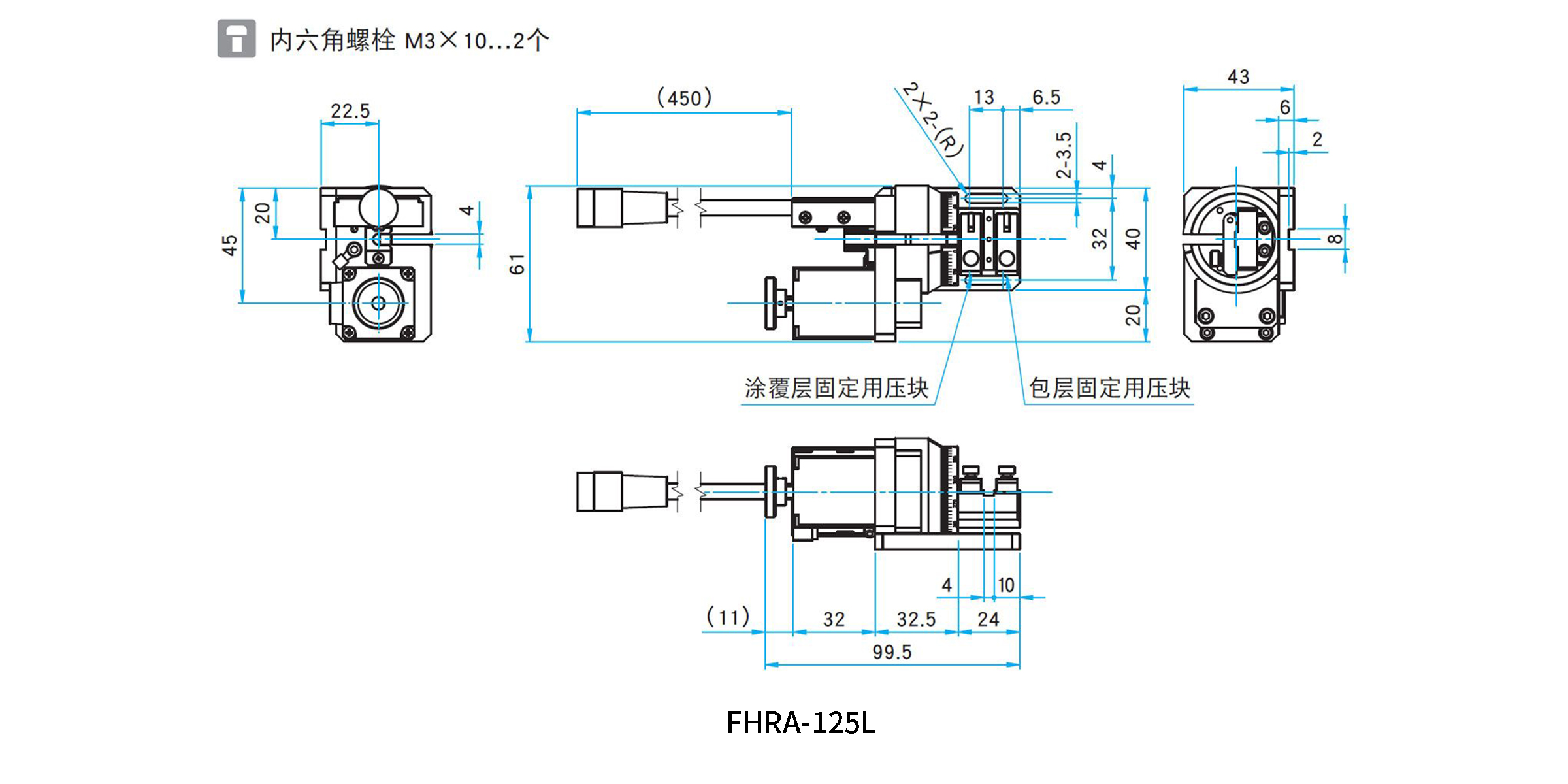

FHRA-125/900L |
280（有CW/CCW极限传感器） | 900 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/900L
|
|||||||||||||||||||||||||||||||||||
|

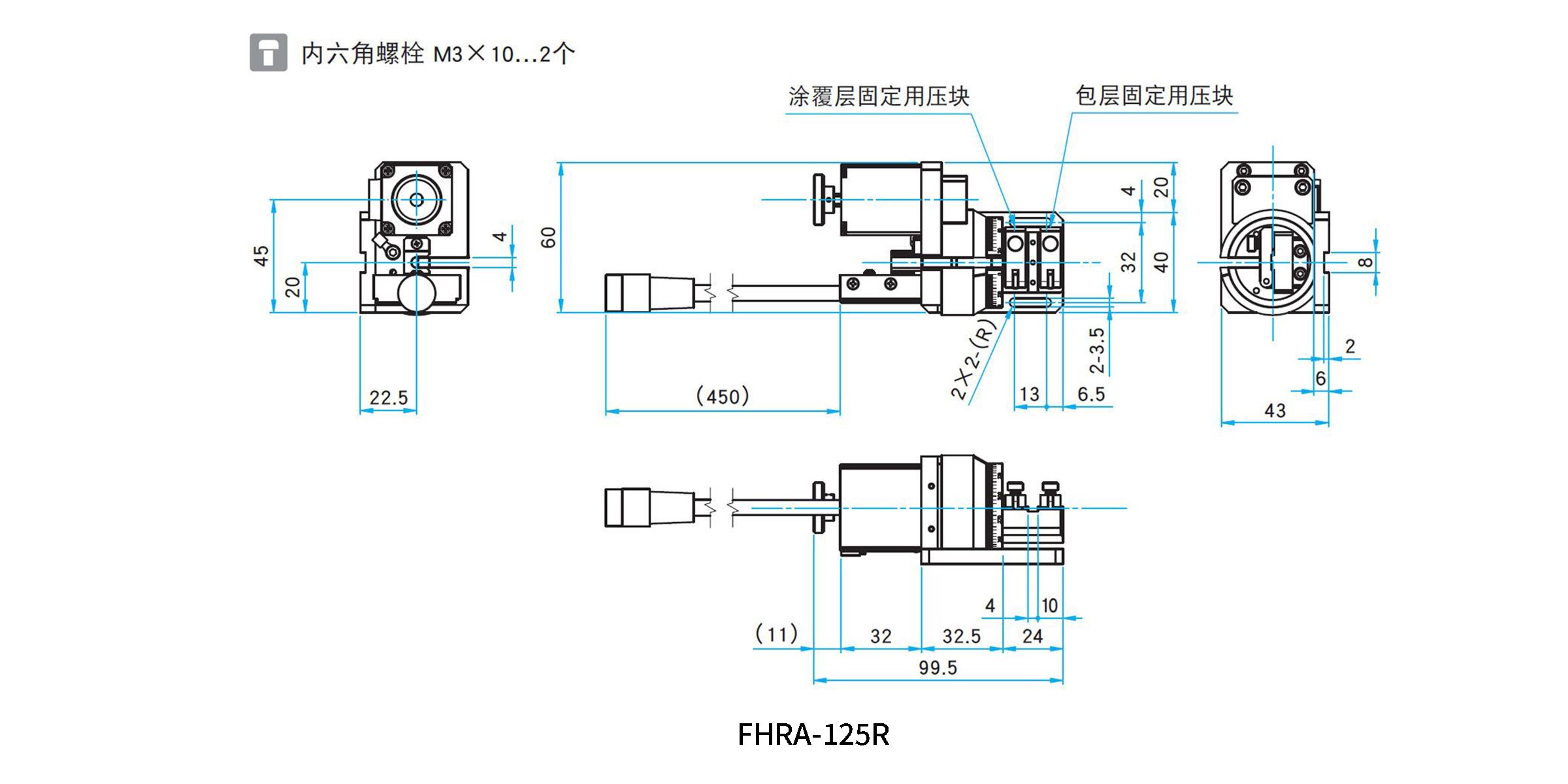

FHRA-125/900R |
280（有CW/CCW极限传感器） | 900 | 125 | 磁力夹紧 |
|
会员可见 | 咨询 | ||||||||||||||||||||||||||||
|
自动光纤旋转支架 /FHRA-125/900R
|
|||||||||||||||||||||||||||||||||||
